液壓搬運車俗稱地牛是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。
- 2016-07-19
液壓搬運車是這樣任性,只有你想不到,沒有它做不到
液壓搬運車俗稱地牛是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該產品具有升降平衡、轉動靈活、操作方便等特點。搬運車自身重量輕，容易操作。使用機電一體化液壓站。高強度鋼鐵貨叉結構，***，耐用。價格低，經濟實用。
手動液壓搬運車操作簡單，使用方便，手柄設計符合人體工程學原理，具有三大功能：提升、搬運、放下。整體鑄造油缸，外形美觀，堅固耐用。采用***鋼板打造，鍍鉻活塞杠，內部溢流閥提供過載保護，下降速度控制閥芯采用整體件，降低維修費用。是車間貨物搬運的好幫手。

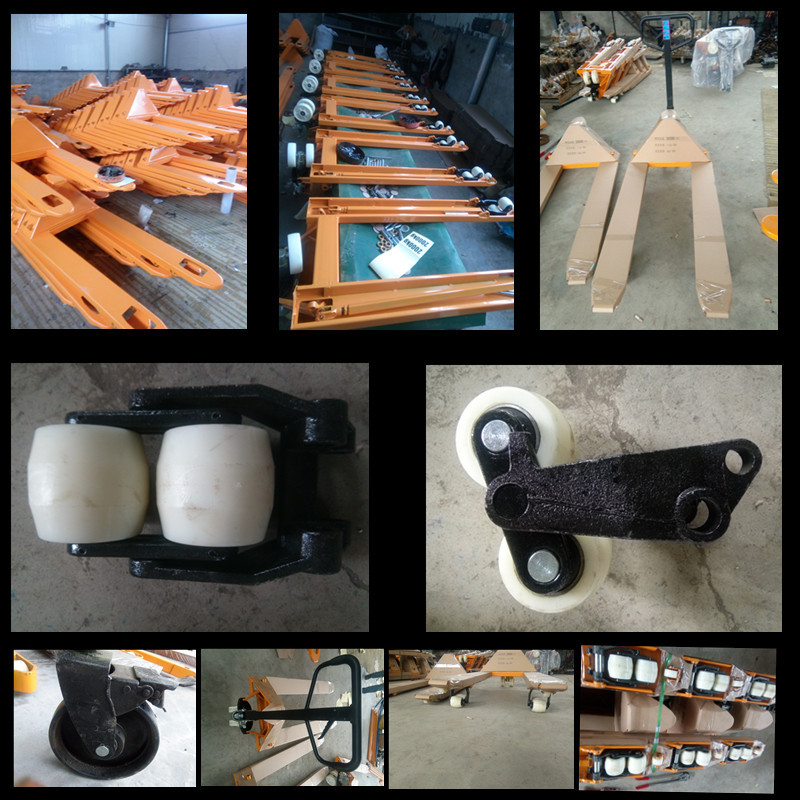

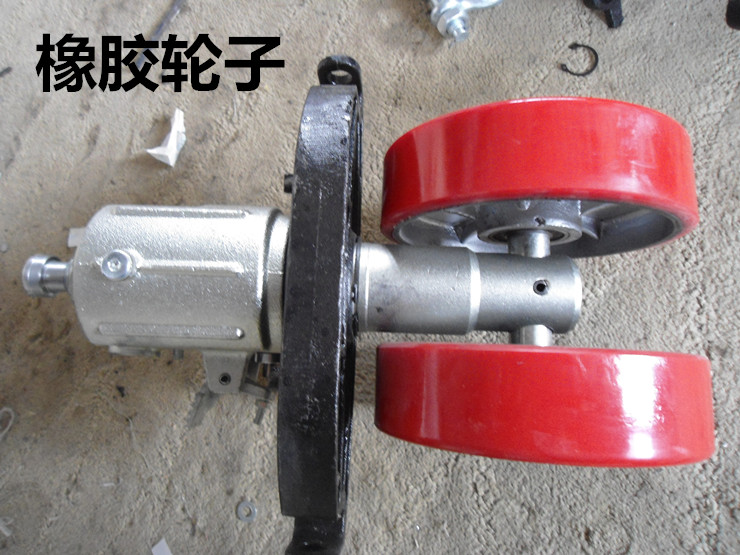

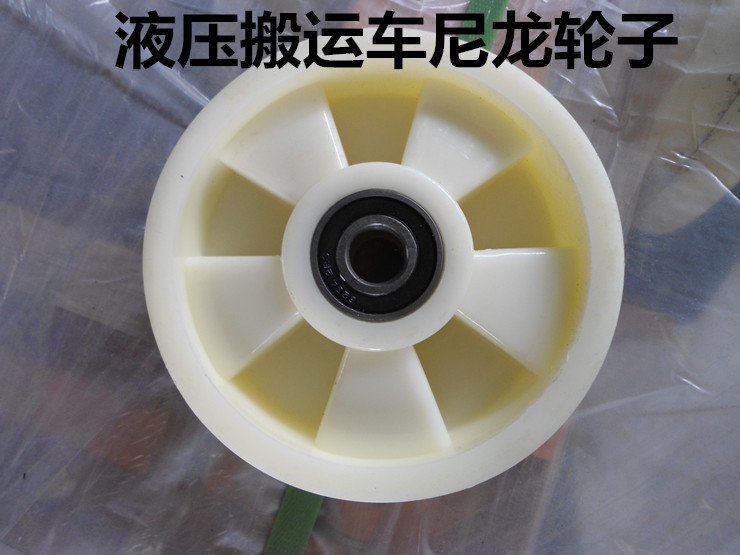

河北東圣吊索具制造有限公司經營各種型號的液壓搬運車，如越障礙搬運車，主要用于搬運路程中跨越障礙的搬運作業，這種搬運車可以輕松跨越障礙，不會傷害到搬運車且操作簡單；手動液壓搬運車特性：油泵為整體密封式，關鍵部件采用德國進口原件，有過載保護 ?根除漏油的弊病，大小活塞桿鍍鉻結構牢固，有過載保護，下降速度控制 ，閥芯采用整體件，有別于分散零件，便于維修，從而使該車更適應市場需求。運動部位裝配有合金襯套，能夠吸收偏載，耐磨損，延長使用壽命且更換方便。尼龍進入滾子和退出滾子減輕了操作工的力，并有保護了負荷的輪子和貨叉; 帶手動緩降控制閥的密封式油泵，高性能型材鋼和結構的貨叉，上升、下降、移動三種位置的調節手柄，各活動處都加入潤滑油。
液壓搬運車工作原理
1、液壓系統工作原理
根據搬運車的結構特點和用途,現結合對搬運車在不同工作過程中液壓系統的工作原理加一詳細說明.
一 搬運車的起升過程:
將捏手107置于A位置,此時卸荷撞針132沒有抵觸鋼球122此時搖動手柄1,泵芯147在手柄1和彈簧149的共同作用下將作往復運動.當泵芯147向上提升時,柱塞泵a腔內形成負壓,閥芯120和閥體121在彈簧119的作用下處于關閉狀態，而鋼球122由于油壓作用自動打開,液壓油從貯油室f腔流經e腔，再經鋼球122進入柱塞泵a腔內，柱塞泵吸油過程完成。
當泵芯147向下運動時,a腔產生的壓力傳遞于b腔，由于油壓的作用鋼球122關閉,而閥芯120和閥體121打開,液壓油從柱塞泵a腔進入d腔內,此時柱塞145升起
二 過載保護:
當貨物超載時,柱塞145上的作用力過大,使得d,a,b,c三腔內壓力上升，當a,b腔內的壓力大于安全閥彈簧129所產生的壓力時,鋼球127打開,柱塞泵內的壓力油經鋼球127進入貯油室.(即柱塞145不上升)使車子受到保護.大系統壓力可通過安全閥調節螺釘130來進行調節.
三 下降過程:
當拉動手柄捏手107***下降位置時(位置C),卸荷撞針132向左移動,首先打開鋼球122再打開閥芯120,使少量液壓油從工作腔經閥芯120鋼球122流入貯油室,從而形成搬運車的慢速下降,當撞針132繼續向左推進將閥體121推開時瀉油流量增大,從而形成搬運車的快速下降.
四 搬運車行走過程:
當拉動手柄捏手107***中間空檔位置B時,此時卸荷撞針132正處于鋼球122打開而閥芯120與閥體121關閉的狀態,a,b,e,f腔相通，此時搖動手柄時液壓油只在a與f腔之間流動，柱塞145不上升，當托動搬運車行走時搬運車的起升與下降不受影響。

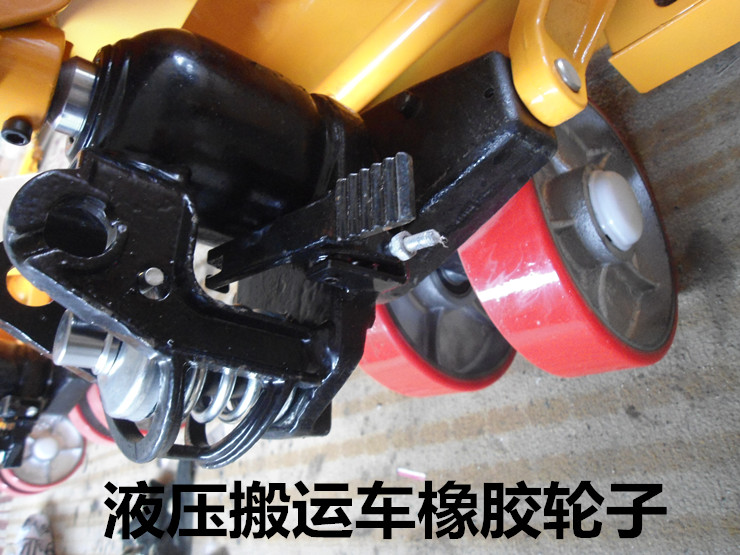

液壓系統油泵缸與泵座集成為一體，結構簡單，密封性能良好，有調速閥，泵的流量可以控制，有安全閥，可以防止過載。
手動液壓搬運叉車故障與維修
小地牛不能正常起升:請按以下方法進行維修:
1泵缸內有空氣.請用手拉住手柄捏手107,全程搖動手柄10次,空氣會自動排出.
2卸荷撞針沒有調整到位。 如果卸荷撞針132位置太靠近左側，則會造成鋼球122無法關閉如圖四示，請用扳手將螺母137擰松，再按圖五所示方法反時針方向旋轉螺釘136，同時將手柄捏手107置于上升位置A，搖動手柄，直到搬運車能正常上升為止。然后再鎖緊螺母137。
3更換或清理閥組： 如果閥組內有鐵屑或其它雜物,則會造成閥芯120,閥體121,鋼球122關閉不良,導致搬運車無法正常上升。請按以下方法進行維修.
手動搬運叉車使用注意事項
1．搬運車安全閥需按照指定的載荷標定
2．標定高度必須在載荷剛離地附近
3．嚴禁未經培訓的非專業人員維修、調試安全閥
4．嚴禁在斜坡上維修、調試安全閥
5．調節安全閥時不允許操作人員的手或腳放置在重塊或貨叉的下方
