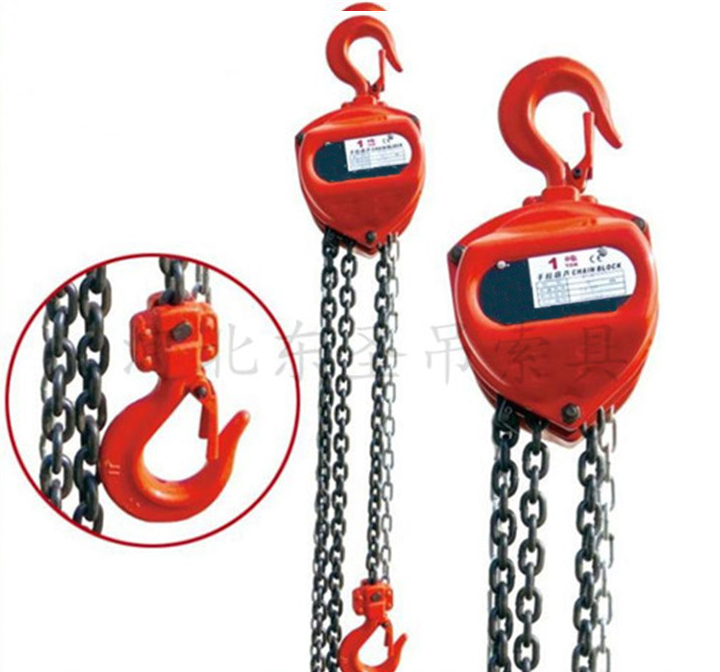

    手拉葫蘆單鏈和雙鏈有什么不一樣

      雙鏈手拉葫蘆向上提升重物時，順時針拽動手動鏈條、手鏈輪轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。

      這樣，裝置在花鍵孔齒輪上的起重鏈輪帶動起重鏈條，從而平穩地提升重物。下降時逆時針拽動手拉鏈條，制動座跟剎車片分離，棘輪在棘爪的作用下靜止，五齒長軸帶動起重鏈輪反方向運行，從而平穩下降重物。

      手拉葫蘆一般采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，制動器安全工作。

      單鏈條手拉葫蘆它的構造特征在于九齒長軸右端齒部與I級從動齒輪齒部嚙合，II級主動齒輪與II級從動齒輪嚙合，空套齒輪與片齒輪嚙合，五齒短軸通過與花鍵孔齒輪嚙合。

      以上各零件均安裝在外墻板與左墻板之間構成四級傳動裝置， 由于該四級裝置整體結構緊湊，各部受力均勻，綜合傳動比較大，大大降低了手拉葫蘆的起重力，使3-5噸手拉葫蘆均可采用單鏈結構， 單鏈手拉葫蘆降低 了整機重量，縮小了整機的體積，結構更加簡單，降低了生產成本。

       他們大的不同是 起升速度不一樣，單鏈條的起升速度是雙鏈起升速度的2倍。
